型材拉彎加工彎曲見的減少回彈措施有哪些

為了獲得形狀規則、尺寸準確的彎曲件，必須采取一些措施來減小或補償回彈所產生的誤差提高彎曲件的精度。型材拉彎加工彎曲見的減少回彈措施有哪些?

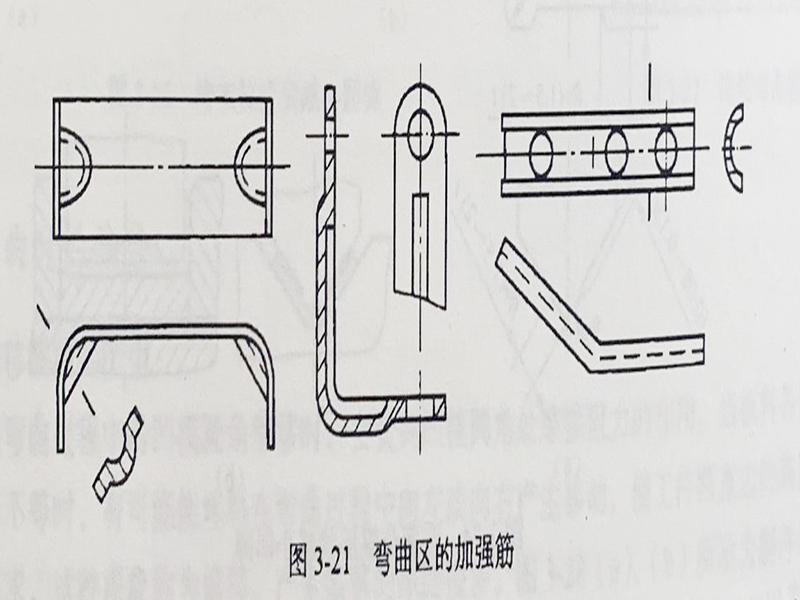

1.彎曲件的合理設計。在彎曲變形區壓出加強筋或成形邊翼((見圖3-21))增加彎曲件的剛性和成形邊翼的變形程度，可以減小回彈。

在滿足彎曲件使用條件下，盡可能選用彈性模量大、屈服點低、力學性能較穩定的材料，使胚料容易彎曲到位。

對于冷作硬化的材料，彎曲前先退火軟化，降低其屈服點，以減少回彈，彎曲后再淬硬。

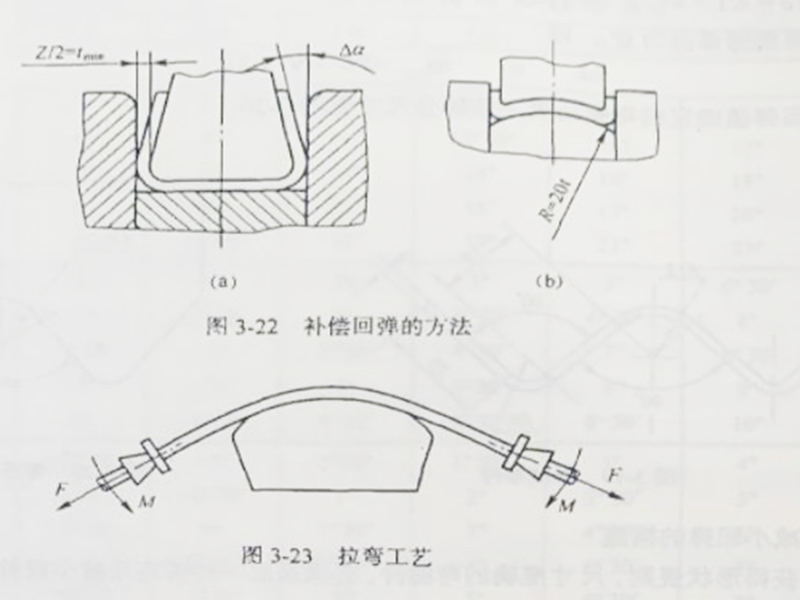

2.采取補償措施，抵消彎曲回彈變形。彎曲成形時，使制件預先向回彈的反方向產生附加變形，其變形量與回彈變形值相等。卸載后，工件回彈、附加變形消失，尺寸達到要求。例如，曲V形件時，將凸模角度減去一個回彈角:彎曲U形件時，將凸模兩側分別作出等于回彈量的斜度，如圖所示，或?qū)寄５撞孔鞒苫⌒?見圖3-22(b))利用底部向下回彈的作用，補償兩直邊的向外回彈。

3從工藝上采取措施。采用拉彎工藝代替普通的彎曲方法( 見圖 3-23)。拉灣工藝的特點是在彎曲的同時，使胚料承受一定的拉力F,拉應力的數值應使彎曲變形區內各點的合成應力稍大于材料的屈服點，使整個斷面都處于塑性拉伸變形范圍內，內、外區應力、應變方向取得了一致，故可大大減小零件的回彈。
